The Aerodynamic Imperative: Understanding Drag and Fuel Efficiency
In the relentless pursuit of operational efficiency and environmental sustainability, the aviation industry continuously scrutinizes every facet of aircraft design. At the forefront of this endeavor is the optimization of aerodynamics, specifically the reduction of drag. Drag, the resistive force an aircraft experiences as it moves through the air, directly correlates with the amount of thrust required to maintain speed and, consequently, the fuel consumed. While parasitic drag (form drag, skin friction drag, interference drag) accounts for a significant portion, induced drag is particularly pertinent to lift generation and is the primary target of wingtip devices.
Induced drag is an unavoidable consequence of producing lift. As air flows over and under a wing, creating a pressure differential, it tends to curl around the wingtip from the high-pressure area beneath to the low-pressure area above. This phenomenon generates powerful swirling vortices – known as wingtip vortices – that trail behind the aircraft. These vortices effectively reduce the upward component of the relative wind, tilting the total aerodynamic force rearward and thus creating a component of drag. The stronger the vortex, the greater the induced drag. Minimizing these vortices is a foundational principle behind many aerodynamic innovations aimed at improving fuel efficiency, as a reduction in induced drag directly translates to less thrust required and, ultimately, lower fuel burn.
The Evolution of Wingtip Devices: From Fences to Raked Wingtips
Early Concepts: Wing Fences and Endplates
The concept of mitigating wingtip vortices is not new. Early attempts included simple wing fences and endplates, which were essentially vertical surfaces attached to the wingtip. These devices aimed to physically block the spanwise flow of air around the wingtip, thereby reducing the strength of the vortex. While they offered some marginal benefits, their effectiveness was limited, and they often introduced additional parasitic drag due to their blunt form and increased wetted area.
The Birth of the Winglet
The modern winglet owes its existence largely to the pioneering work of Dr. Richard Whitcomb at NASA's Langley Research Center in the 1970s. Whitcomb's research demonstrated that a properly shaped, upward-curving extension at the wingtip could significantly improve aerodynamic efficiency. Unlike simple endplates, Whitcomb's winglets were designed with an airfoil shape, generating a forward-pointing component of lift that effectively counteracted some of the induced drag. This design works by interacting with the wingtip vortex, diffusing its energy over a larger area and effectively increasing the wing's aspect ratio. The first commercial application was on the Learjet 28/29 in the late 1970s.

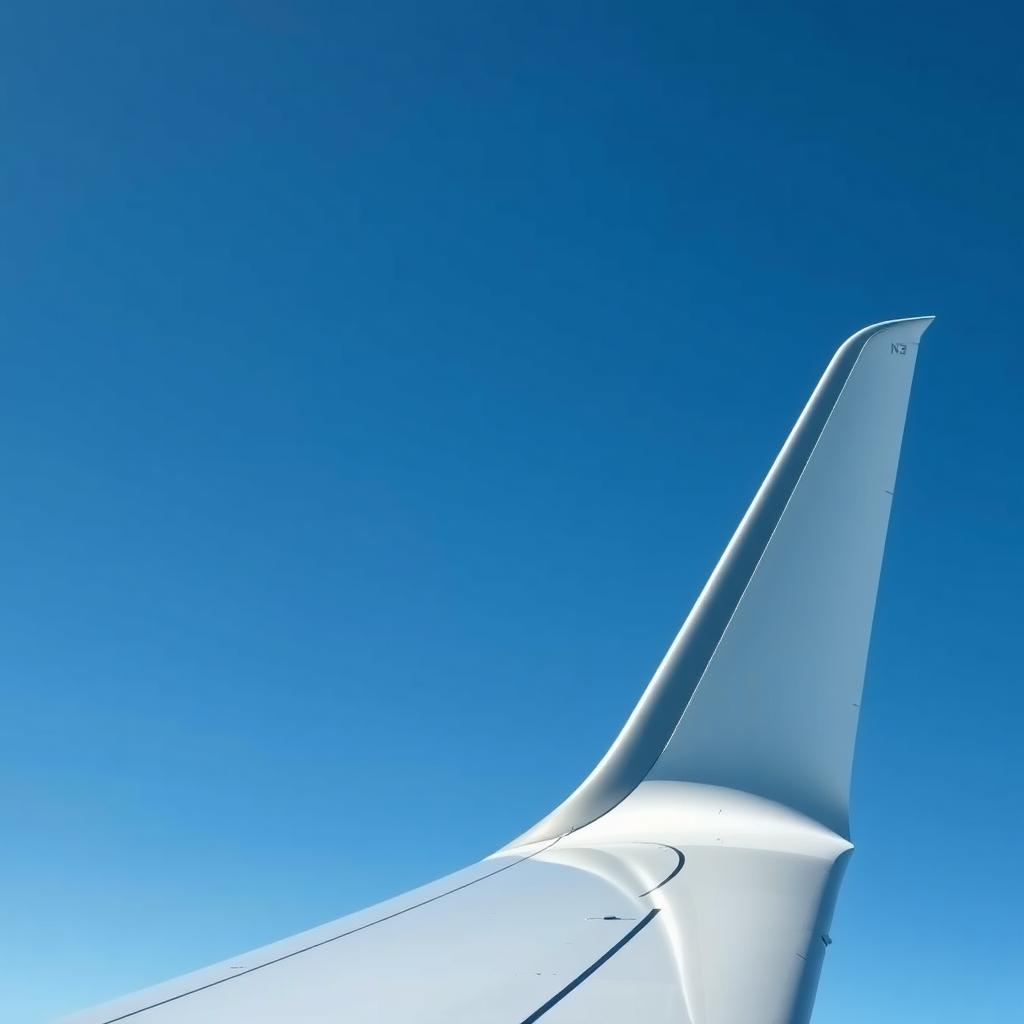

Blended Winglets: Aesthetic and Aerodynamic Synergy
A significant leap in winglet technology came with the introduction of blended winglets by Aviation Partners Boeing (APB) in the late 1990s. These designs incorporate a smooth, continuous curve from the wing to the winglet, drastically reducing interference drag caused by abrupt angle changes. By maintaining a more laminar flow over the critical junction area, blended winglets enhance drag reduction. Aircraft like the Boeing 737 Next Generation (737-NG), 757, and 767 have widely adopted blended winglets, typically achieving fuel savings in the range of 3-5% on longer flights, translating to millions of gallons of fuel saved annually for large fleets.
Split Scimitar and Sharklets: Advanced Winglet Designs
Building upon blended winglets, manufacturers introduced even more advanced designs. Airbus developed its distinctive "Sharklets" for the A320 family, offering approximately 4% fuel burn reduction. On the Boeing side, APB introduced the Split Scimitar Winglet for the 737-NG. This design adds a curved lower strake to the traditional blended winglet, further enhancing the winglet's ability to recover energy from the wingtip vortex. Split Scimitar winglets offer an additional 2% fuel saving over the standard blended winglet, leading to overall savings of up to 6% compared to a wingtip fence configuration.
Raked Wingtips: A Different Approach
While winglets extend upwards, raked wingtips offer an alternative strategy. These designs involve extending the wingtip outwards and slightly upwards, with a significant sweep angle. Raked wingtips aim to spread the wingtip vortex over a larger area and delay its formation further outboard, effectively increasing the wing's aspect ratio without the vertical component of a traditional winglet. This design is prevalent on aircraft like the Boeing 787 Dreamliner, 777X, and 747-8. Raked wingtips can offer comparable aerodynamic efficiency benefits to traditional winglets, though they typically require a longer wingspan, which can impact gate compatibility and ground operations.
Retrofit Programs and Tangible Fuel Savings
The economic benefits of winglet technology are so substantial that they have spurred widespread retrofit programs across the global airline industry. For many existing aircraft, particularly the Boeing 737NG and 757 fleets, adding blended or Split Scimitar winglets has become a standard upgrade. These retrofits are typically performed under a Supplemental Type Certificate (STC) issued by aviation authorities like the FAA or EASA. The STC process ensures that the modification meets all airworthiness standards and does not adversely affect the aircraft's safety or structural integrity.
Airlines invest in these costly modifications because the return on investment (ROI) is compelling. A typical blended winglet retrofit can cost several hundred thousand dollars per aircraft, but with fuel savings of 3-5% per flight, the investment can be recovered within a few years, especially given volatile fuel prices. For large carriers, retrofitting an entire fleet can save tens of millions of dollars in fuel costs annually. Beyond direct fuel savings, winglets offer other operational advantages: they can increase an aircraft's range, allowing for longer non-stop routes; improve climb performance, enabling faster ascent to cruising altitude; and enhance payload capacity. These benefits underscore why winglet retrofits remain a strategic financial and operational decision for many airlines, extending the economic life and competitiveness of older aircraft types.
Beyond Wingtips: Advanced Aerodynamic Innovations
While wingtip devices have proven their worth, the quest for ultimate aerodynamic efficiency continues with research into more radical and integrated solutions.
Laminar Flow Control (LFC)
One of the most promising areas is Laminar Flow Control (LFC). Skin friction drag, caused by the viscosity of air flowing over an aircraft's surfaces, accounts for up to 50% of total drag at cruise speeds. LFC aims to maintain smooth, undisturbed (laminar) airflow over a much larger proportion of the wing and fuselage than occurs naturally. In natural laminar flow (NLF), the boundary layer remains laminar only for a short distance before transitioning to turbulent flow, which generates significantly more friction drag.
LFC technologies include Natural Laminar Flow (NLF) through optimized airfoil shapes, Hybrid Laminar Flow Control (HLFC) combining NLF with active suction (e.g., Boeing 787 nacelles), and Active Laminar Flow Control (ALFC) with extensive suction or blowing. Challenges include precise manufacturing tolerances, surface cleanliness (insect residue, ice), and the added complexity of active systems. Despite these, research programs like Airbus's BLADE project on an A340-300 have demonstrated the potential for significant fuel savings (up to 5-8% for an entire aircraft) if LFC can be reliably implemented.
Active Flow Control (AFC)
Active Flow Control (AFC) involves using localized energy input (e.g., synthetic jets, plasma actuators) to manipulate the boundary layer and airflow over surfaces. AFC has the potential to reduce drag by delaying flow separation, improve control surface effectiveness (potentially leading to smaller, lighter control surfaces), prevent stall, and reduce aerodynamic noise. While largely in R&D, AFC could enable radical changes in wing design and improve overall efficiency.
Adaptive and Morphing Wings
Traditional aircraft wings are designed as a compromise for various flight regimes. Adaptive or morphing wings aim to overcome this by changing their shape in flight (camber, twist, or span) to optimize aerodynamic performance for specific conditions. NASA's Adaptive Compliant Trailing Edge (ACTE) project demonstrated the potential for significant efficiency gains through flexible trailing edges. Challenges include structural complexity, weight of actuation mechanisms, and reliability, but the potential for continuous optimization is compelling.
Distributed Propulsion and Boundary Layer Ingestion (BLI)
Concepts like distributed propulsion and Boundary Layer Ingestion (BLI) promise to revolutionize aircraft integration and efficiency. Distributed propulsion uses multiple smaller engines spread across the airframe, enabling BLI. BLI occurs when an engine ingests slow-moving air from the aircraft's boundary layer, re-energizing it to reduce drag and achieve substantial propulsive efficiency gains. NASA's N3-X and Aurora D8 concepts incorporate BLI, offering significant theoretical fuel savings (potentially up to 10-15%). However, BLI presents substantial engineering challenges related to engine design, noise, and integration due to non-uniform airflow.
The Future of Aerodynamic Efficiency: A Holistic Approach
The journey from simple wing fences to sophisticated split-tip winglets and beyond underscores the aviation industry's unwavering commitment to aerodynamic efficiency. These innovations represent billions of dollars in fuel savings, significant reductions in carbon emissions, and enhanced operational capabilities. Regulatory bodies, including the FAA and EASA, continuously support and certify these advancements, ensuring they meet the highest safety and performance standards.
Future aircraft designs will likely integrate a combination of these advanced aerodynamic concepts. We may see wings incorporating hybrid laminar flow control, active flow control elements, and adaptive structures that change shape in flight. Coupled with advancements in materials science, propulsion systems, and digital design tools, the next generation of aircraft promises unprecedented levels of efficiency. The ongoing research into boundary layer ingestion, distributed propulsion, and other novel concepts indicates that the ceiling for aerodynamic innovation is still far from being reached, driving aviation towards a more sustainable and efficient future.
Die Notwendigkeit aerodynamischer Effizienz in der Luftfahrt
Die Luftfahrt steht seit jeher vor der Herausforderung, die Balance zwischen Leistung, Sicherheit und Wirtschaftlichkeit zu finden. In Zeiten steigender Treibstoffpreise, wachsenden Umweltbewusstseins und strengerer Emissionsvorschriften ist die Treibstoffeffizienz zu einem primären Entwicklungsziel geworden. Ein wesentlicher Hebel zur Erreichung dieser Effizienz ist die Reduzierung des Luftwiderstands. Während der Widerstand aus verschiedenen Komponenten besteht – Formwiderstand, Reibungswiderstand und Interferenzwiderstand – spielt der induzierte Widerstand eine besonders wichtige Rolle bei niedrigeren Geschwindigkeiten und hohen Auftriebsbeiwerten, typischerweise während des Starts, des Steigflugs und des Landeanflugs. Die Reduzierung dieses Widerstands hat zu einer Reihe von aerodynamischen Innovationen geführt, von denen die Winglet-Technologie die bekannteste und am weitesten verbreitete ist.
Die Evolution der Winglet-Technologie zur Reduzierung des induzierten Widerstands
Grundlagen des induzierten Widerstands und Flügelspitzenwirbel
Der Auftrieb an einem Flügel entsteht durch einen Druckunterschied zwischen der Ober- und Unterseite des Flügels. An der Flügelspitze versucht der Hochdruck auf der Unterseite, sich mit dem Niederdruck auf der Oberseite auszugleichen. Dieser Druckausgleich führt zur Bildung von Wirbeln, den sogenannten Flügelspitzenwirbeln (Wingtip Vortices). Diese Wirbel erzeugen eine abwärts gerichtete Strömung hinter dem Flügel, die den effektiven Anstellwinkel des Flügels verringert und somit einen Teil des Auftriebs in eine Widerstandskomponente umwandelt – den induzierten Widerstand. Dieser Widerstand ist umso größer, je kürzer die Spannweite des Flügels im Verhältnis zu seiner Tiefe ist (geringes Streckungsverhältnis).
Frühe Ansätze: Flügelzäune und Hoerner-Flügelenden
Bereits in den 1950er und 60er Jahren suchte man nach Wegen, die schädlichen Auswirkungen der Flügelspitzenwirbel zu mindern. Flügelzäune (Wing Fences), kleine vertikale Platten an der Flügelspitze, waren ein früher Versuch, den Druckausgleich zu behindern. Ihre Wirkung war jedoch begrenzt und oft mit einem zusätzlichen Formwiderstand verbunden. Eine weitere Entwicklung waren die Hoerner-Flügelenden, eine Art nach hinten und unten abgewinkelte Flügelspitze, die eine geringfügige Verbesserung der Druckverteilung ermöglichte, aber ebenfalls keine signifikanten Effizienzgewinne brachte.
Die Geburt der Winglets: Split-Tip, Blended Winglets und Raked Wingtips
Der Durchbruch kam in den 1970er Jahren durch die Forschungsarbeiten von Dr. Richard Whitcomb am NASA Langley Research Center. Er erkannte, dass vertikale oder schräge Verlängerungen der Flügelspitze, sogenannte Winglets, die Energie der Flügelspitzenwirbel effektiv umleiten und so den induzierten Widerstand reduzieren könnten.
- Split-Tip Winglets: Dies waren die ersten praktischen Anwendungen. Sie bestanden aus einer oberen und manchmal auch einer unteren vertikalen oder schrägen Fläche. Ein frühes Beispiel war die Boeing 747-200B SUD, die in den 1980er Jahren mit solchen Winglets nachgerüstet wurde. Auch einige Geschäftsflugzeuge wie die Learjet-Familie nutzten diese Bauweise.
- Blended Winglets: Eine Weiterentwicklung, die von Aviation Partners Inc. (später Aviation Partners Boeing – APB) populär gemacht wurde. Im Gegensatz zu den scharf abgewinkelten Split-Tip-Winglets verfügen Blended Winglets über einen weichen, kontinuierlichen Übergang vom Flügel zum Winglet. Dieser nahtlose Übergang minimiert Interferenzwiderstand und verbessert die aerodynamische Effizienz. Prominente Beispiele sind die Boeing 737 Next Generation (NG) mit APB Blended Winglets und die Airbus A320 Familie mit ihren Sharklets. Diese bieten in der Regel Treibstoffeinsparungen von 3-5% auf Langstreckenflügen.
- Raked Wingtips: Anstatt einer vertikalen Fläche wird bei Raked Wingtips die Flügelspitze stark nach hinten und oben oder unten geneigt und die Spannweite des Flügels vergrößert. Dies bewirkt eine ähnlich verbesserte Druckverteilung wie bei Winglets, ohne die Komplexität einer vertikalen Fläche. Der Hauptvorteil liegt in der Minimierung des Interferenzwiderstands und der Möglichkeit, eine sehr glatte Druckverteilung zu erzielen. Allerdings erfordern sie eine größere physische Spannweite und eine stärkere Flügelstruktur. Beispiele sind die Boeing 787 Dreamliner, die Boeing 777-200LR/300ER/Freighter und die Boeing 747-8.
- Split Scimitar Winglets: Eine jüngere Entwicklung, ebenfalls von APB, die die Vorteile von Blended Winglets mit einem zusätzlichen „Scimitar“-Element an der Unterseite kombiniert. Dieses Design wurde zuerst für die Boeing 737NG entwickelt und ist Standard bei der 737 MAX. Es bietet zusätzliche Treibstoffeinsparungen gegenüber den reinen Blended Winglets.
Aerodynamische Prinzipien und Effizienzsteigerung durch Winglets
Die Wirksamkeit von Winglets basiert auf mehreren aerodynamischen Prinzipien:
- Reduktion der Wirbelstärke: Winglets wirken wie eine „virtuelle“ Verlängerung der Spannweite. Sie verändern die Druckverteilung an der Flügelspitze und lenken die energiereichen Wirbel ab, wodurch deren Stärke und damit der induzierte Widerstand reduziert werden. Die Wirbel werden weiter nach außen und oben verschoben, was zu einer geringeren Interaktion mit dem Flügel führt.
- Erhöhung des effektiven Streckungsverhältnisses: Durch die Reduzierung des induzierten Widerstands verhalten sich Flügel mit Winglets so, als hätten sie eine größere Spannweite oder ein höheres Streckungsverhältnis. Ein höheres Streckungsverhältnis bedeutet bei gleichem Auftrieb weniger induzierten Widerstand.
- Optimierung der Auftriebsverteilung: Winglets ermöglichen eine effizientere Auftriebsverteilung über die gesamte Spannweite, die sich einer elliptischen Verteilung annähert. Eine elliptische Auftriebsverteilung minimiert den induzierten Widerstand für eine gegebene Spannweite.
- Schubkomponente: Bei korrektem Design erzeugen Winglets einen kleinen Vorwärtszug (eine Komponente des Gesamtauftriebs des Winglets), der den Gesamtwiderstand des Flugzeugs weiter reduziert.
Die resultierenden Treibstoffeinsparungen durch Winglets sind signifikant. Für Blended Winglets liegen sie typischerweise bei 3-5% des Gesamt-Treibstoffverbrauchs auf längeren Flügen. Bei Split Scimitar Winglets können die Einsparungen sogar 5-6% erreichen. Diese Prozentsätze mögen klein erscheinen, aber über die Lebensdauer eines Flugzeugs und bei Tausenden von Flügen summieren sie sich zu enormen Mengen an eingespartem Treibstoff und reduzierten Emissionen.
Nachrüstprogramme und ihre Auswirkungen auf die Flotte
Angesichts der erheblichen Treibstoffeinsparungen und der damit verbundenen Kostenvorteile sind Winglets nicht nur ein Merkmal neuer Flugzeugdesigns, sondern auch ein beliebtes Upgrade für bestehende Flotten. Viele Fluggesellschaften haben ihre älteren Flugzeuge mit Winglets nachgerüstet, um deren Effizienz zu verbessern und ihre Lebensdauer zu verlängern.
Wirtschaftliche Anreize und Beispiele
Die Investition in ein Winglet-Nachrüstprogramm amortisiert sich für Fluggesellschaften in der Regel innerhalb weniger Jahre durch die eingesparten Treibstoffkosten. Dies ist besonders attraktiv für Flugzeuge, die noch viele Betriebsjahre vor sich haben.
- Boeing 737 NG: Das erfolgreichste Nachrüstprogramm ist zweifellos das der Blended Winglets für die Boeing 737-Familie durch Aviation Partners Boeing (APB). Tausende von 737-600/-700/-800/-900 wurden mit diesen Winglets ausgestattet, was sie zu einem der häufigsten Anblicke am Himmel macht. Die 737 MAX wurde dann standardmäßig mit Split Scimitar Winglets ausgeliefert.
- Boeing 757 und 767: Auch für die Langstreckenflugzeuge Boeing 757 und 767 wurden Nachrüst-Winglets von APB entwickelt und implementiert, die ebenfalls erhebliche Einsparungen mit sich brachten, insbesondere für Frachtfluggesellschaften, die diese Modelle weiterhin intensiv nutzen.
- Airbus A320 Familie: Airbus entwickelte seine eigenen Sharklets für die A320-Familie. Diese sind Standard bei der A320neo-Familie und können auch bei älteren A320ceo-Modellen nachgerüstet werden, was die Effizienz dieser weit verbreiteten Flugzeugfamilie weiter steigert.
Zulassungsanforderungen und -prozesse (EASA/FAA)
Die Nachrüstung von Winglets ist eine signifikante Modifikation am Flugzeug und erfordert eine umfassende Zertifizierung durch die Luftfahrtbehörden wie die EASA (European Union Aviation Safety Agency) oder die FAA (Federal Aviation Administration). Dieser Prozess erfolgt in der Regel über ein Supplemental Type Certificate (STC). Die Zulassung umfasst:
- Strukturtests: Um sicherzustellen, dass die Flügelstruktur den zusätzlichen Lasten und Biegemomenten standhält, die durch die Winglets entstehen.
- Flatteranalysen: Die aerodynamische Form der Winglets darf kein Flatterverhalten des Flügels bei bestimmten Geschwindigkeiten verursachen.
- Flugerprobung: Um die erwarteten Leistungsverbesserungen (Treibstoffeinsparungen, Start- und Steigleistung) zu verifizieren und sicherzustellen, dass das Flugverhalten (Handling Qualities) des Flugzeugs nicht negativ beeinflusst wird.
- Systemintegration: Sicherstellung, dass die Winglets keine negativen Auswirkungen auf andere Flugzeugsysteme haben.
Dieser rigorose Prozess gewährleistet, dass die Nachrüstung nicht nur die Effizienz verbessert, sondern auch die Sicherheit und Zuverlässigkeit des Flugzeugs in vollem Umfang gewährleistet ist.
Zukünftige Aerodynamische Innovationen jenseits von Winglets
Während Winglets eine ausgereifte und äußerst erfolgreiche Technologie sind, erforscht die Luftfahrtindustrie weiterhin radikalere Ansätze zur weiteren Reduzierung des Widerstands und zur Steigerung der Effizienz.
Laminarströmungstechnologie (Laminar Flow Technology)
Ein Großteil des Reibungswiderstands eines Flugzeugs entsteht durch turbulente Grenzschichtströmungen über den Oberflächen. Die Laminarströmungstechnologie zielt darauf ab, die Strömung laminar (gleichmäßig und schichtweise) zu halten, was den Reibungswiderstand erheblich reduzieren kann.
- Natürliche Laminarströmung (NLF): Hierbei werden Flügelprofile so gestaltet, dass die Strömung über einen möglichst großen Bereich des Flügels natürlich laminar bleibt. Dies erfordert sehr glatte Oberflächen und präzise Konturen. Die Airbus A350 XWB verfügt beispielsweise über Bereiche mit NLF an den Flügeln.
- Hybride Laminarströmung (HLF) und Aktive Laminarströmung (ALF): Diese Ansätze nutzen aktive Systeme, um die Laminarströmung aufrechtzuerhalten. Bei HLF wird Luft durch kleine Schlitze oder Poren an der Flügelvorderkante abgesaugt, um die Grenzschicht zu stabilisieren. ALF geht noch weiter und nutzt Absaugung über größere Flächen oder sogar winzige Jets, um die Strömung zu manipulieren. Die Herausforderungen liegen in der Komplexität der Systeme, der Anfälligkeit für Verunreinigungen (Insekten, Eis) und dem Wartungsaufwand. Das Potenzial ist jedoch enorm, mit Schätzungen von bis zu 80% Reduzierung des Reibungswiderstands in den laminierten Bereichen.
Adaptive Flügel (Adaptive Wings / Morphing Wings)
Adaptive Flügel können ihre Form während des Fluges verändern, um die aerodynamische Effizienz für verschiedene Flugzustände zu optimieren. Ein starrer Flügel ist immer ein Kompromiss für Start, Steigflug, Reiseflug und Landung. Ein adaptiver Flügel könnte beispielsweise:
- Die Flügelwölbung (Camber) anpassen.
- Die Spannweite ändern (teleskopartige Flügel).
- Den Pfeilwinkel (Sweep) variieren.
Dies würde eine optimale Leistung über das gesamte Flugprofil ermöglichen. Die Herausforderungen sind hier die mechanische Komplexität, das zusätzliche Gewicht und die Zuverlässigkeit der Verstellmechanismen. Forschungsprojekte wie die von NASA und Airbus untersuchen flexible Strukturen und intelligente Aktuatoren.
Boundary Layer Ingestion (BLI) und Distributed Propulsion
Diese Konzepte zielen darauf ab, die Wechselwirkung zwischen Antrieb und Aerodynamik zu nutzen:
- Boundary Layer Ingestion (BLI): Hierbei werden Triebwerke so in den Rumpf oder die Flügel integriert, dass sie einen Teil der langsamen Grenzschichtluft, die sich um das Flugzeug gebildet hat, ansaugen und beschleunigen. Durch die Wiederbelebung dieser energiearmen Luftströmung kann der Reibungswiderstand des Flugzeugs reduziert und der Triebwerkswirkungsgrad verbessert werden. Konzepte wie der NASA N3-X oder der Aurora D8 (entwickelt mit NASA) nutzen dieses Prinzip.
- Distributed Propulsion: Die Verteilung mehrerer kleinerer Triebwerke entlang der Flügel oder des Rumpfes kann nicht nur die Redundanz erhöhen, sondern auch die aerodynamische Effizienz verbessern, indem die Triebwerke aktiv die Strömung um das Flugzeug beeinflussen und den Widerstand reduzieren.
Aktive Strömungskontrolle (Active Flow Control - AFC)
AFC-Systeme nutzen kleine Aktuatoren, wie synthetische Jets, Plasma-Aktuatoren oder pulsierende Luftstrahlen, um die Grenzschicht oder die Strömungstrennung aktiv zu manipulieren. Dies kann dazu dienen, den Strömungsabriss zu verzögern, den Widerstand zu reduzieren oder die Steuerflächeneffizienz zu verbessern. Das Potenzial liegt in der Gewichtsreduzierung durch kleinere Steuerflächen und der Anpassungsfähigkeit an unterschiedliche Flugzustände.
Blended Wing Body (BWB) und Truss-Braced Wing (TBW)
Radikalere Flugzeugkonzepte, die die konventionelle Flügel-Rumpf-Trennung aufbrechen:
- Blended Wing Body (BWB): Ein Design, bei dem Flügel und Rumpf nahtlos ineinander übergehen. Dies bietet eine extrem aerodynamisch effiziente Form mit großer Auftriebsfläche und geringer benetzter Oberfläche, was den Widerstand erheblich reduziert. Zudem bietet es strukturelle Vorteile und ein großes Innenvolumen. Die Herausforderungen liegen in der Passagiererfahrung (keine Fenster an den Rumpfseiten), der Evakuierung und der strukturellen Integrität.
- Truss-Braced Wing (TBW): Hierbei wird ein sehr dünner, hochgestreckter Flügel durch eine Strebenkonstruktion vom Rumpf oder von einem Unterflügel gestützt. Dies ermöglicht extrem hohe Streckungsverhältnisse, die den induzierten Widerstand drastisch reduzieren, ohne die strukturellen Herausforderungen eines freitragenden Flügels gleicher Spannweite.
Fazit und Ausblick
Die stetige Suche nach aerodynamischer Effizienz hat die Entwicklung der Luftfahrt maßgeblich geprägt. Von den bescheidenen Anfängen der Flügelzäune bis zu den hochentwickelten Blended Winglets und Raked Wingtips hat jede Innovation dazu beigetragen, den Treibstoffverbrauch zu senken und die Umweltbelastung zu reduzieren. Winglets sind heute ein Standardmerkmal der meisten modernen Verkehrsflugzeuge und ein Paradebeispiel für eine technische Lösung mit enormem wirtschaftlichen und ökologischen Nutzen.
Doch die Forschung steht nicht still. Konzepte wie die Laminarströmungstechnologie, adaptive Flügel und radikal neue Flugzeugarchitekturen wie der Blended Wing Body versprechen weitere signifikante Sprünge in der Effizienz. Während die Umsetzung dieser futuristischen Designs noch erhebliche technische und regulatorische Hürden überwinden muss, zeigen sie den Weg für eine noch nachhaltigere und effizientere Luftfahrt der Zukunft. Die kontinuierliche Integration von Aerodynamik, Materialien und Systemtechnik wird entscheidend sein, um die Grenzen des Möglichen immer weiter zu verschieben und den ökologischen Fußabdruck des Fliegens weiter zu minimieren.
